3.3. Conversión analógico – digital: Muestreo, cuantización y codificación.

El término analógico en la industria de las telecomunicaciones y el cómputo significa todo aquel proceso entrado/salida cuyos valores son continuos. Algo continuo es todo aquello se puede tomar una infinidad de valores dentro de un cierto límite, superior e inferior.

El término digital de la misma manera involucra valor de entrada/salida discretos.

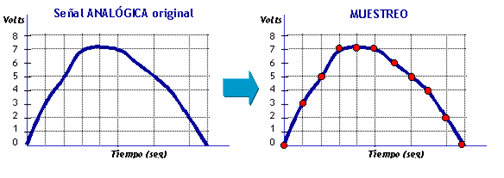

Toda la tecnología digital (audio, video) está basado en la técnica de muestreo . En música, cuando una grabadora digital toma una muestra, básicamente toma una fotografía fija de la forma de onda y la convierte en bits, los cuales pueden ser almacenados y procesados. Comparado con la grabación analógica, la cual está basada en registros de voltaje como patrones de magnetización en las partículas de óxido de la cinta magnética.

Razón de muestreo

La frecuencia de muestreo de una señal en un segundo es conocida como razón de muestreo medida en Hertz (Hz).

1 Hz = 1/seg

La razón de muestreo determina el rango de frecuencias (ancho de banda) de un sistema. A mayores razones de muestreo, habrá más calidad o precisión.



Cuantización

Es el proceso de convertir valores continuos en series de valores discretos.

Por ejemplo, el audio digital tienen dos características bien importantes, el muestreo (tiempo) y la cuantización (nivel).

Mientras que el muestreo mide el tiempo, la cuantización es la técnica donde un evento analógico es medido dado un valor numérico.



Codificación

La codificación es la representación numérica de la cuantización utilizando códigos ya establecidos. El código más utilizado es el código binario.
